Yamaha CD-S2100 Silver/Piano Black

Нове схемне рішення для виключення втрат складових аудіосигналу плюс високоточний механізм приводу для більш достовірного відтворення. Цей CD-програвач високого класу, що забезпечує нове звучання від Yamaha, оснащений аудіоінтерфейсом USB і ЦАПом підвищеної ефективності, а також іншими передовими функціями.

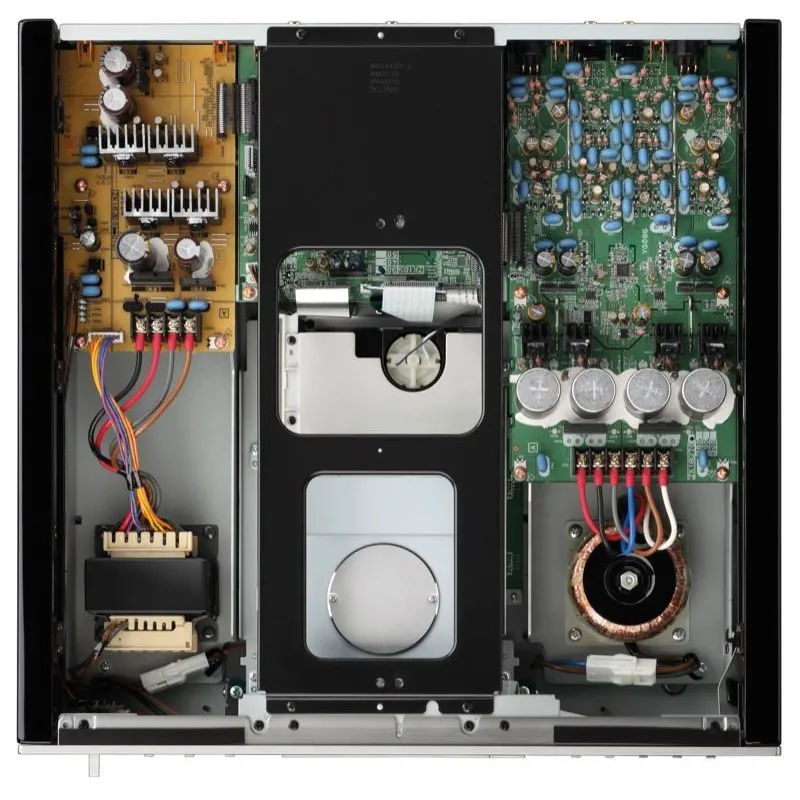

Модель CD-S2100 має повністю симетричну конструкцію: механізм завантаження диска розташований в центрі, блок живлення і плата цифрової схеми - зліва, а блок живлення і плата аналогової схеми - справа. повна взаємна ізоляція цифрового і аналогового модулів виключає появу перешкод між схемами, і одночасно забезпечується ідеальне вагове балансування. Центральна рама, що зв'язує між собою передню і задню частини корпусу, і передня панель з алюмінію завтовшки 5 мм збільшують жорсткість шасі в цілому і гарантують стабільне відтворення діска.В конструкції CD-S2100 схемні плати живлення, містять силовий трансформатор, не розділені, блокові конденсатори змонтовані безпосередньо на відповідних платах цифровий і аналогових частин схеми. Іншими словами, застосована вихідна конфігурація плат з ланцюгами живлення. Виняток кабельних з'єднань ланцюгів живлення зі схемними платами і прямий монтаж зменшують схемні втрати і дозволяють отримати низький імпеданс. Крім того, для кріплення кабелів, що відходять від силового трансформатора, застосовуються такі ж гвинтові з'єднання, як і в інтегральному підсилювачі- «компаньйона» A-S2100. З'єднання безпосередньо без пайки забезпечує абсолютний контакт і малий імпеданс. Сигнал передається на підсилювач без будь-яких втрат зчитує інформацію, що робить відтворення звуку більш енергійним, чистим і відкритим - до чого головним чином і прагнули розробники серії S2100.

Для того щоб повністю виключити втрати аудіосигналу, в CD-S2100 застосована інноваційна топологія аналогової частини схеми. Зазвичай сигнал від цифро-аналогового перетворювача подається на вихід через схему перетворення струму напруги, налаштовано, кілька ступенів. Однак в CD-S2100 сигнал подається на вихід в одноступінчастої конфігурації на базі дискретного виконання схеми перетворення струму напруги. Дана конфігурація з високою швидкістю наростання вихідної напруги різко знижує втрати аудіосигналу в порівнянні з багатоступінчастою схемою і зменшує НЗЗ (негативний зворотний зв'язок), що, виключаючи навіть найменшу втрату аудіо, дає в результаті природне просторове звучання. Ланцюги після цифро-аналогового перетворювача виконують балансну передачу сигналу в схемній конфігурації з симетричними сторонами позитивної та негативної полярностей. Використання балансового з'єднання з симетричним підсилювачем потужності з «плаваючими» джерелами живлення A-S2100 дозволяє насолоджуватися практично бездоганним відтворенням звуку без найменших втрат сигналу при передачі.

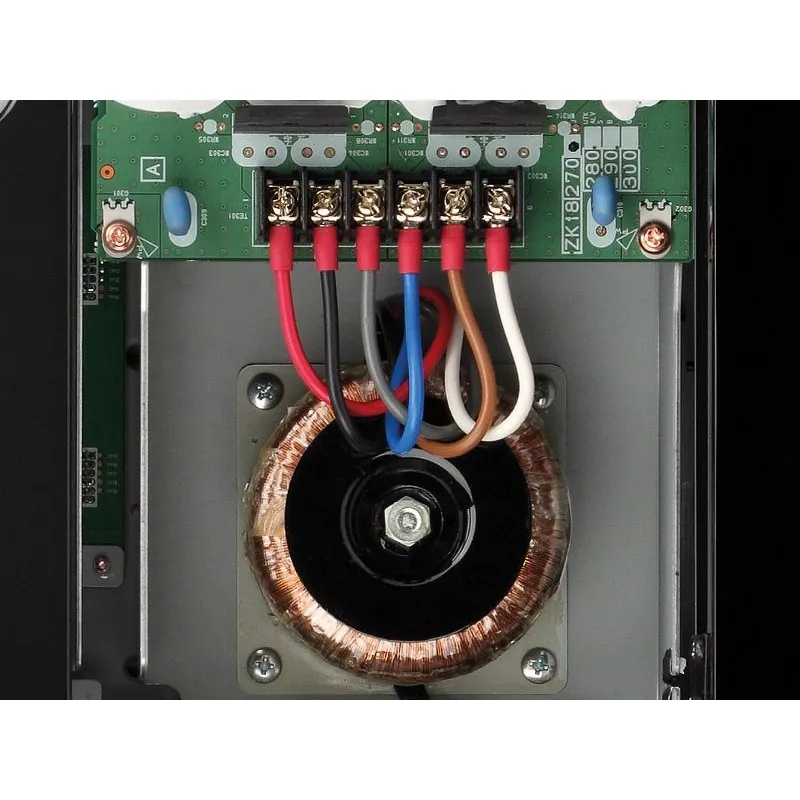

В CD-S2100 застосована схема з двома трансформаторами живлення: для цифрових і аналогових ланцюгів використовуються окремі спеціальні трансформатори. Взаємне ізолювання цифрової і аналогової частин схеми ще на трансформаторній стадії виключає погіршення якості звучання через наведень і шумів між цифровим і аналоговим модулями - проблема, виникає при наявності єдиного джерела живлення. В результаті досягається виключно чисте відтворення аналогового звуку з малим рівнем перешкод. Крім того, для живлення аналогової частини схеми використовується тороїдальний трансформатор, що забезпечує стабільну подачу живлення з малим розсіюванням магнітного потоку, а стабілізована схема з'єднання обмоток повністю ізольована зліва і справа. Тим самим досягається чудове схемне розділення, надзвичайно значуща для апаратури високого класу.

Для зчитування величезного обсягу аудіо, записаних на диску, з високою точністю програвач CD-S2100 оснащений тим же приводним механізмом, що і «флагманська» модель Yamaha CD-S3000. Завантажувальний механізм міцно прикріплений до шасі спереду і ззаду масивними, особливим чином вигнутими чавунними стопорами товщиною 1,6 мм, що виключають передачу вібрації, спричиненої обертанням диска, на схемну плату. В процесі збірки CD-S2100 після приєднання механізму приводу до шасі виконується ретельне вирівнювання кожного стопора по горизонталі з високою точністю. І хоча це трудомісткий процес, він демонструє прагнення фахівців Yamaha досягти гранично точного зчитування сигналу. За рахунок усунення навіть найменшого нахилу механізму досягається стабільне обертання і надвисока точність зчитування. Зниження навантаження на сервомеханізм, що приводить в дію голівку, що зчитує і зменшення впливу сили струму сервоприводу на сигнал забезпечили бездоганне зчитування сигналу з малим рівнем шуму - чутні навіть найдрібніші нюанси оригінального запису.

Лоток для CD виготовляється з алюмінію підвищеної жорсткості, що зменшує вторинні вібрації через резонанс диска і високій швидкості його обертання електродвигуном, в результаті чого підвищується точність зчитування аудіосигналу і знижується рівень шуму при роботі. В доповнення до продуманої конструкції і шикарної текстури ми виконали доведення відкривання / закривання лотка, застосувавши спеціально розроблений гратчастий привід більш плавної дії. Ми пристрасно прагнули досягти того, щоб відчуття від користування апаратом були настільки ж розкішними, як і що забезпечує якість звучання.

В Як цифро-аналогового перетворювача в CD-S2100 використовується ES9016 від ESS Technology, Inc. Ми відібрали його після ретельного вивчення всіх сильних сторін, до яких крім високоточної обробки 32-бітових аудіосигналів відносяться здатність обробляти великі обсяги даних, потужна передача ніжнечастотного регістра і високе дозвіл в верхнечастотний регістрі. Оскільки вбудований ЦАП генерує власний синхронизирующий сигнал, є і оригінальна функція усунення джиттера, що дозволяє здійснювати цифро-аналогове перетворення з вкрай малою тремтінням синхронізуючих імпульсів. Більш того, мікросхема містить 8-канальний ЦАП, що працює за принципом подвійного диференціала з використанням 4-канальних цапову з правого і лівої сторін відповідно. Це надзвичайно ефективний пристрій забезпечує подачу на вихід високоякісного сигналу з чудовим ставленням сигнал / шум, так як в ньому застосовується схема обробки аналогових сигналів балансної конфігурації.

Амортизатори - надзвичайно важливі елементи конструкції, які блокують зовнішні вібрації. В якості зовнішніх амортизувальних елементів використовуються металеві ніжки розробки Yamaha, що забезпечують максимальний захист від вібрацій. Користувач може вибрати точкове спирання, встановивши опори-шипи, що додаються, або плоске спирання з використанням підкладок, що додаються і якщо є бажання, використовувати зазначені опори в поєднанні зі стелажною стійкою.

Як всередині, так і зовні CD-S2100 в повній мірі демонструє прихильність Yamaha до витонченості і високій майстерності виготовлення, коріння якої простежуються в давньої історії компанії як одного з провідних виробників музичних інструментів. З'єднання між передньою панеллю і бічними дерев'яними стінками - приклад майстерного використання передових технологій обробки і зчленування таких різних за властивостями матеріалів, як метал і деревина. Зазор між лотком для диска і передньою панеллю ніде не відхиляється від строго заданої величини. Дисплей в напівпрозорому виконанні чудово відображає інформацію про відтворюванні треки, а при вимкненому живленні відмінно гармонує з виконаною у вигляді найтонших штрихів оздоблення алюмінієвої передній панелі.

Доданий пульт дистанційного керування витриманий в тому ж стилі і дизайні, що і алюмінієва передня панель програвача: просте для розуміння розташування кнопок і розкішна металева текстура. Пульт можна використовувати не тільки для вибору треків і виконання інших основних операцій управління відтворенням: з нього можна регулювати гучність і перемикати джерела вхідного сигналу на підсилювачі- «компаньйона» A-S2100.

Особливості:

• Конструкція з ліво-правою симетрією, незалежна конфігурація цифрової і аналогової частин схеми
• Цифрова і аналогова частини схеми з власними блоками живлення і гвинтовими з'єднаннями виключають втрати при передачі сигналів
• Одноступінчата схема перетворення струму напруги забезпечує прямий аналоговий вихід
• Незалежні блоки живлення з повним поділом цифрових і аналогових ланцюгів
• Високоточний CD-привід для підвищення стійкості до вібрації і зчитування сигналів з високою точністю
• Алюмінієвий CD-лоток високої жорсткості
• Надзвичайно ефективний 32-бітовий цифро-аналоговий перетворювач від ESS
• Вбудована функція USB-ЦАПа і USB-драйвер ASIO 2.3 Yamaha Steinberg
• Привабливий елегантний дизайн і напівпрозорий дисплей
